计算机硬件

预约请求已经抵达服务器，程序准备检查时段。主存里有运行所需的代码与数据，网卡还能收到新的请求，CPU 要继续执行下一条指令。把镜头停在这台机器上：谁保存地址，谁计算结果，谁在搬数据？回答这些问题，比先背一排芯片名称更容易看清硬件的约束。本节先看单机内部，跨机寻址与路由在 2.5 继续展开。

2.2.1 五种功能，怎样落到真实部件上

冯·诺依曼计算机的经典功能划分是运算、控制、存储、输入和输出。CPU（Central Processing Unit，中央处理器）把运算与控制等功能结合起来，还需要寄存器保存执行中的状态。现代处理器可继续集成缓存、内存控制器等部件；五功能模型没有规定必须分装成五颗芯片。

“存储器”按保存信息的功能包含主存和外存；“外部设备”按与计算机主体连接的角色也包含磁盘等外存。一块网卡在接收时承担输入，在发送时承担输出。先确定功能、连接角色还是封装范围，几种描述就能同时使用。

2.2.2 从 PC 找到指令，再按指令改变状态

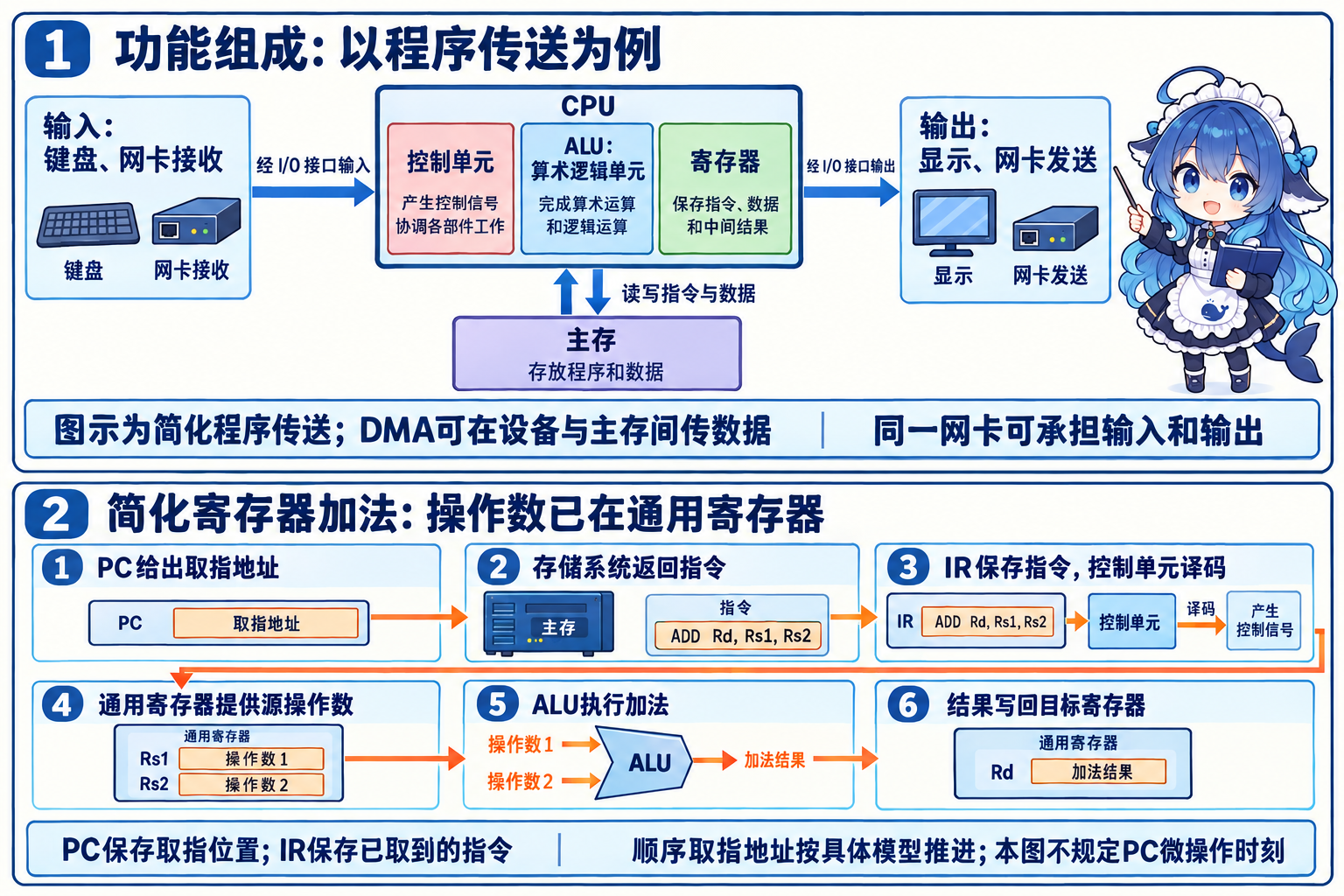

预约程序要比较两个时段。用简化处理器说明：PC（Program Counter，程序计数器）提供取指位置；存储系统返回指令，IR（Instruction Register，指令寄存器）保存当前指令，译码部件解释操作并产生控制信号。寄存器提供操作数，ALU（Arithmetic Logic Unit，算术逻辑单元）完成算术或逻辑运算，结果按指令写回，再更新 PC。跳转会改变下一取指位置。

若是 Load，处理器计算有效地址，存储系统取得数据后写入目标寄存器；Store 则把寄存器里的数据送到指定存储位置。有效地址可能还需要地址转换，不能直接把 ALU 算出的地址一律称为物理地址。寄存器加法本身不必再读写主存；现代内部也可能重命名、乱序和推测执行。图里的顺序流程用于解释职责，程序可见的结果仍须符合相应指令集的约定。

教程图 2-3 还把指令部件、运算部件、存取部件和完成部件分开描述：控制信号安排取数和运算，结果交完成部件排队、反馈执行情况，再影响后续顺序或跳转。它是一种部件关系示意，不要求把所有方框依次走一遍。教程还从位宽演化、集成能力、单核/多核/异构多核/众核观察处理器；这些描述与指令集类型可以同时成立。

单核只有一个处理核心；多核把多个核心用于并发工作；异构多核强调核心能力或职责不同，例如不同性能/能耗的核心配合；众核强调大量核心的组织。核数增加能否缩短同一任务，仍看可并行部分、同步和访存。位宽则描述相应的数据处理等架构能力，不能据“64位CPU”直接断定所有物理地址线、数据通路和接口均为64位。

ISA（Instruction Set Architecture，指令集架构）规定软件可见的指令、寄存器、数据表示和寻址等约定。微架构描述流水线、执行单元、缓存怎样实现这些约定。两款处理器支持同一 ISA，仍可有不同频率、流水深度和平均 CPI；它们不能仅凭“能执行相同程序”判断性能相同。

任务又决定了部件侧重。CPU 适合组织复杂控制流；GPU（Graphics Processing Unit，图形处理器）利用大量并行执行资源处理适合的数据并行任务；DSP（Digital Signal Processor，数字信号处理器）常用乘累加、饱和运算、循环和专门寻址支持滤波等信号处理。FPGA（Field-Programmable Gate Array，现场可编程门阵列）用配置形成可重构电路，ASIC（Application-Specific Integrated Circuit，专用集成电路）针对用途设计电路。可编程 FPGA 也可以包含硬核或软核 CPU。

SoC（System on Chip，片上系统）描述系统功能的集成，可包含 CPU、GPU、DSP、专用加速器和控制器。GPU/FPGA/ASIC 是常见 AI 加速实现的讨论口径，SoC 是另一观察轴；CPU 和 DSP 也能参与 AI 工作负载。工程选择还要看任务、软件生态、数据搬运、开发与量产成本，不能固定宣布某类始终省电、便宜或更快。教程列举龙芯、飞腾、申威、兆芯等国产处理器作为例子，本册不把历史举例当作当前市场排名。

频率给出每秒的拍数，CPI 给出这批程序花了多少拍

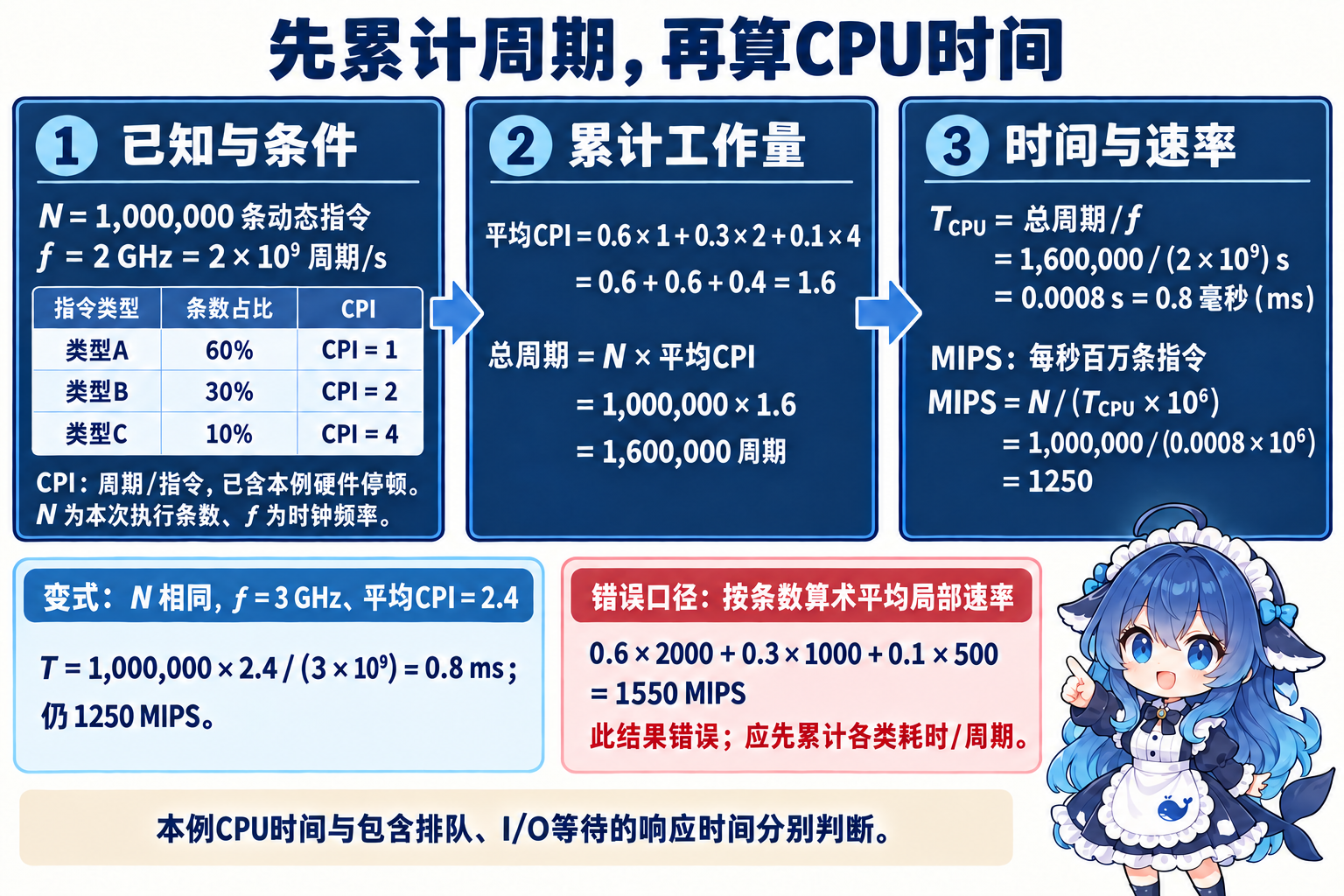

例题求一批教学程序的 CPU 时间及指令速率。动态执行 1,000,000 条指令，频率 2 GHz；三类指令的条数占比为 60%、30%、10%，各类 CPI 为 1、2、4。CPI（Cycles Per Instruction）是周期数除以指令数，本例给定的 CPI 已包含需计的硬件停顿；不再重复加这些成本，也不计程序挂起等待外部 I/O 的时间。

平均 CPI = Σ(条数占比 × 各类 CPI) = 0.6×1 + 0.3×2 + 0.1×4 = 1.6 周期/指令。换成实际条数，各类分别花 600,000、600,000、400,000 周期，总共 1,600,000 周期。频率 f=2×10⁹ 周期/s，周期时长 1/f=0.5 ns，所以 T_CPU = 指令数 N × 平均 CPI / f = 1,600,000/(2×10⁹) s = 0.0008 s = 0.8 ms。

MIPS（Million Instructions Per Second）表示每秒百万条指令：MIPS = N/(T_CPU×10⁶) = 1250。若同一批程序明确完成 400,000 次浮点操作，MFLOPS = 浮点操作数/(T_CPU×10⁶) = 500。浮点操作数由题设给定；一条乘加指令按定义可能计两次运算，不能把浮点指令条数直接当操作数。MIPS 的指令与 MFLOPS 的操作也不互相换用。

改变一个条件：频率提升到 3 GHz，同程序平均 CPI 变成 2.4。总周期为 2,400,000，时间仍是 2,400,000/(3×10⁹)=0.8 ms，MIPS 仍为 1250。频率比值不能单独当程序加速比；若编译器改变动态指令数，还要重新计 N。

误用检查：把三类单独速率 2000、1000、500 MIPS 按指令条数权重算术平均，会得 1550 MIPS。各类一条指令花的时间不同，应先合计周期，或按相同条数权重取速率的调和平均。CPI 是“周期/指令”，IPC 是“指令/周期”；口径相同时二者互为倒数。多发射实现的 CPI 可以小于 1。CPU 时间可以包含正在运行时的硬件等待，端到端响应还可能包含排队、网络与进程挂起。

第一项走完需要多久，后续两项相隔多久

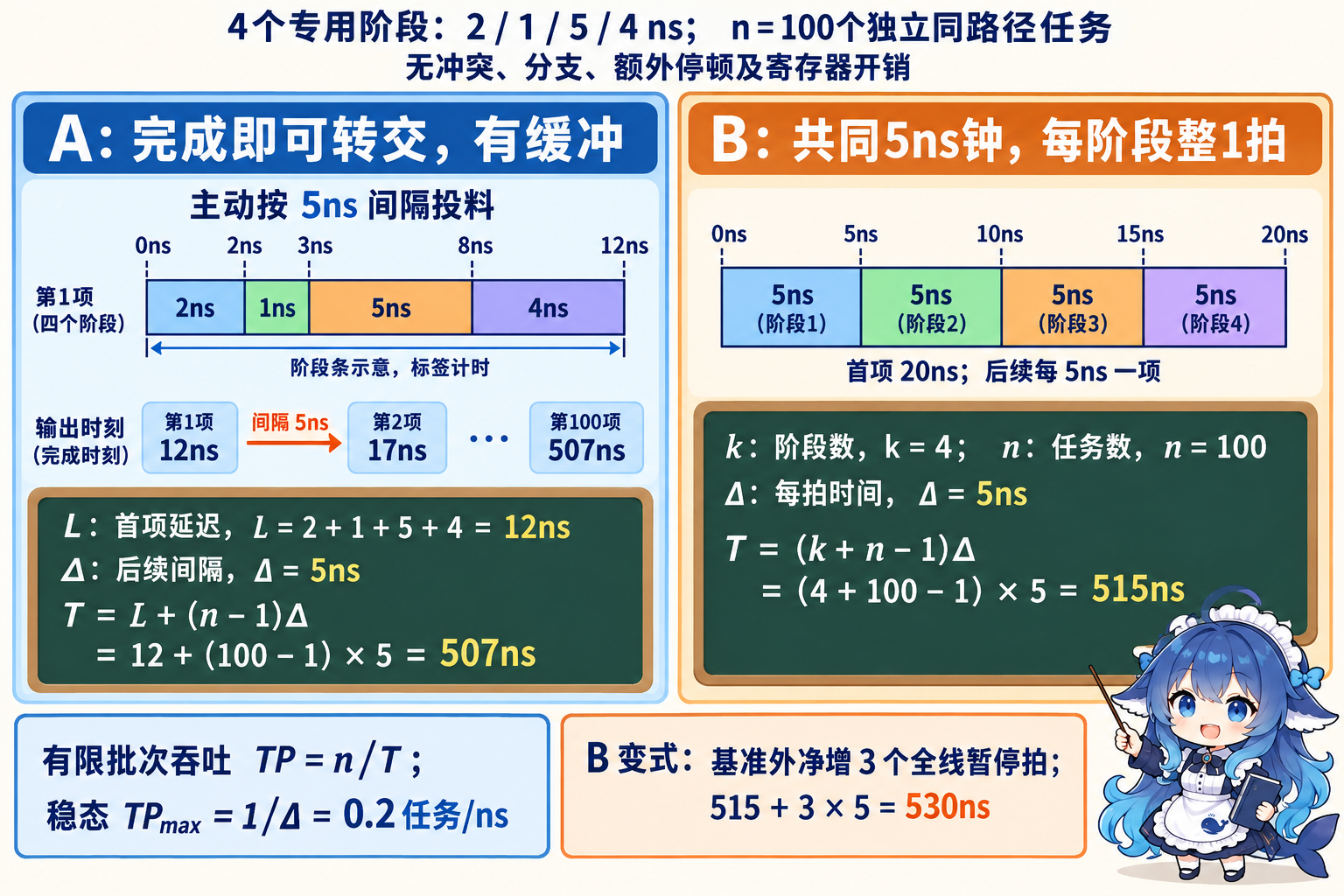

流水线让不同任务在不同阶段交叠。题设给出四个专用阶段耗时 2、1、5、4 ns，连续处理 100 个独立同路径任务，无资源冲突、分支、额外停顿和阶段寄存器开销。最慢阶段只能每 5 ns 处理一项，限制稳态输出间隔。首项仍须经过全部阶段。

模型 A明确各段完成后即可转交、有所需缓冲。选每 5 ns 投入一项的调度：首项在 0 ns 进入，依次于 2、3、8、12 ns 完成各段，首项延迟 L=Σtᵢ=12 ns；下一项在 5 ns 进入、17 ns 输出。因此 T=L+(n−1)Δ=12+99×5=507 ns，其中 n 是任务数，Δ 是稳态输出间隔。若更快投料，瓶颈前会排队，不能画成所有任务均无等待却每 2 ns 输出。

模型 B采用共同 5 ns 时钟，每阶段占一个整拍。首项经历 0–5、5–10、10–15、15–20 ns 四拍，延迟为 kΔ=20 ns；之后每拍完成一项。T=(k+n−1)Δ=(4+100−1)×5=515 ns。k 表示阶段数。快阶段的剩余时间不能在这个模型里让任务提前越过时钟边界。

有限批次吞吐率是 TP=n/T，A 为 100/507≈0.1972 任务/ns，B 为 100/515≈0.1942 任务/ns；理想长批次极限为 TP_max=1/Δ=0.2 任务/ns。这没有说一项 5 ns 就能走完整条线。首项装填使有限批次平均吞吐率低于稳态极限。

变式在模型 B 的基准调度外、批次完成前，新增 3 个全流水线暂停拍，净延长三拍：515+3×5=530 ns。局部等待可能被其它活动隐藏，单数“没有输出的拍”还会把原有装填期算进去。公式中的额外停顿必须指真正延长完成时间的部分。

边界与基准：不流水的串行基准若明确为 100×(2+1+5+4)=1200 ns，A 的加速比为 1200/507≈2.3669。n=1 时 A 耗时 12 ns，没有批次加速；B 对同一 12 ns 基准反而需 20 ns。比较时要说明基准。若只把 5 ns 阶段拆为 2 ns 和 3 ns，原来 4 ns 阶段会成为瓶颈，不能说新节拍是 2 ns。阶段寄存器及通信开销重新出现时也须计入。

真实指令还会遇到结构相关（抢同一资源）、数据相关（等待前序结果）、控制相关（分支方向尚未确定）。转发可提前提供已经产生的结果，资源复制可缓解某些结构冲突，预测可减少某些控制等待；它们各有适用条件，不保证所有停顿消失。传统统一单路径存储的取指与访数冲突，可由分开路径缓解，这与把整个主存划成互斥的两类是不同问题。

2.2.3 把存储的角色、介质与检索方式分开

代码和预约表为何放在主存，还需要 Cache？程序往往近期重复访问同一地址，或接着访问相邻地址。前者叫时间局部性，后者叫空间局部性。遍历数组时循环计数变量会重复使用，数组连续元素会接连被访问。有限而快的缓存因此有机会满足大量访问，存储层次才具有实用价值。命中率仍取决于工作集、访问顺序、映射和容量，局部性不保证任何程序都达到固定百分比。

EPROM 是可擦可编程 ROM 的历史类型，典型器件用紫外线擦除；EEPROM 可电擦写，Flash 是相关的非易失存储技术，具体编程和擦除粒度依器件。NVRAM 强调非易失的随机访问存储，可有不同实现，不能凭名称推断一定采用某种芯片。磁盘、磁带、光盘等介质也各有访问和保存条件；本册不把原教程给出的保存年限当保修承诺。

教程按与处理器核心的物理距离展开四层：核心内直接集成的缓存、核心外经互连访问的缓存、独立主存，以及磁盘/Flash等外存。缓存两层的教材典型实现均为SRAM，主存典型为DRAM；L1/L2或L2/L3的对应可随设计变化。“核心外”仍可能在同一芯片内，片外一词在这里不能直接扩大为整个处理器封装外。寄存器是更贴近执行状态的部件，页式虚拟存储则是地址与驻留管理机制，不能加作这四层后的第五种物理存储芯片。

缓存硬件要判断某行是否保存目标块，通常比较有效位和 Tag。直接映射让主存块落到固定行；全相联可放任意行；组相联让块落到固定组、在组内选一行。限制越少，需要考虑的候选位置及比较资源通常越多。直接映射中两个常用块落同一行会互相替换；组相联增加组内选择可以缓解这种冲突，但容量和访问成本仍有限。

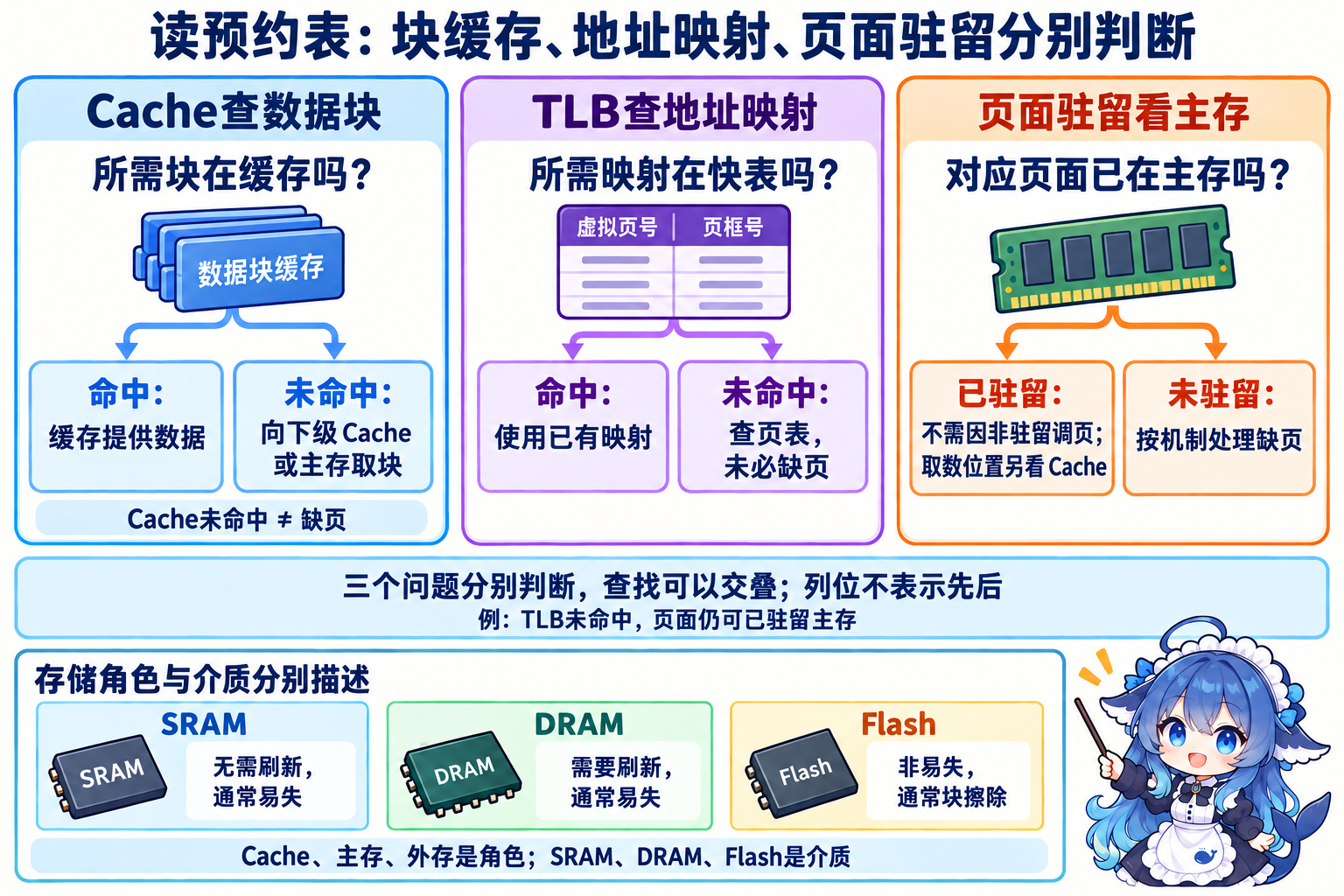

常规 Cache 查找与块映射由硬件执行，微程序主要讨论处理器控制实现；OS 则负责虚拟地址映射和页面管理。MMU（Memory Management Unit）参与虚拟地址到物理地址的转换，TLB（Translation Lookaside Buffer）缓存地址转换信息。TLB 没找到映射可继续查页表，页表对应页面已驻留时，无需因该页非驻留而调页；Cache 没找到数据块也可以直接从更低缓存或主存取块。缺页处理的责任及地址变换，在 2.3.2 存储管理继续展开。

MPU（Memory Protection Unit）侧重区域访问权限保护，不能直接替代页式 MMU 的地址映射。Cortex-M3 是无 MMU、可选 MPU 的具体教材例子；不要由此断言整个处理器家族都一样，或把“Linux”所有配置一概限定为必须有 MMU。讨论普通分页多进程环境与特定无 MMU 配置，要说明是哪种运行模型。

写直达（Write-Through）更新缓存时也向下层传送写入；写回（Write-Back）可先更新缓存并标脏，之后按替换或维护要求写出。写缓冲、一致性和持久化另有条件。脏块换出会增加成本，不能把所有读写平均时间都套单级只读公式。硬件自动查找也不表示系统软件无法配置缓存属性或执行维护操作。

先问未命中的时间从哪里起算

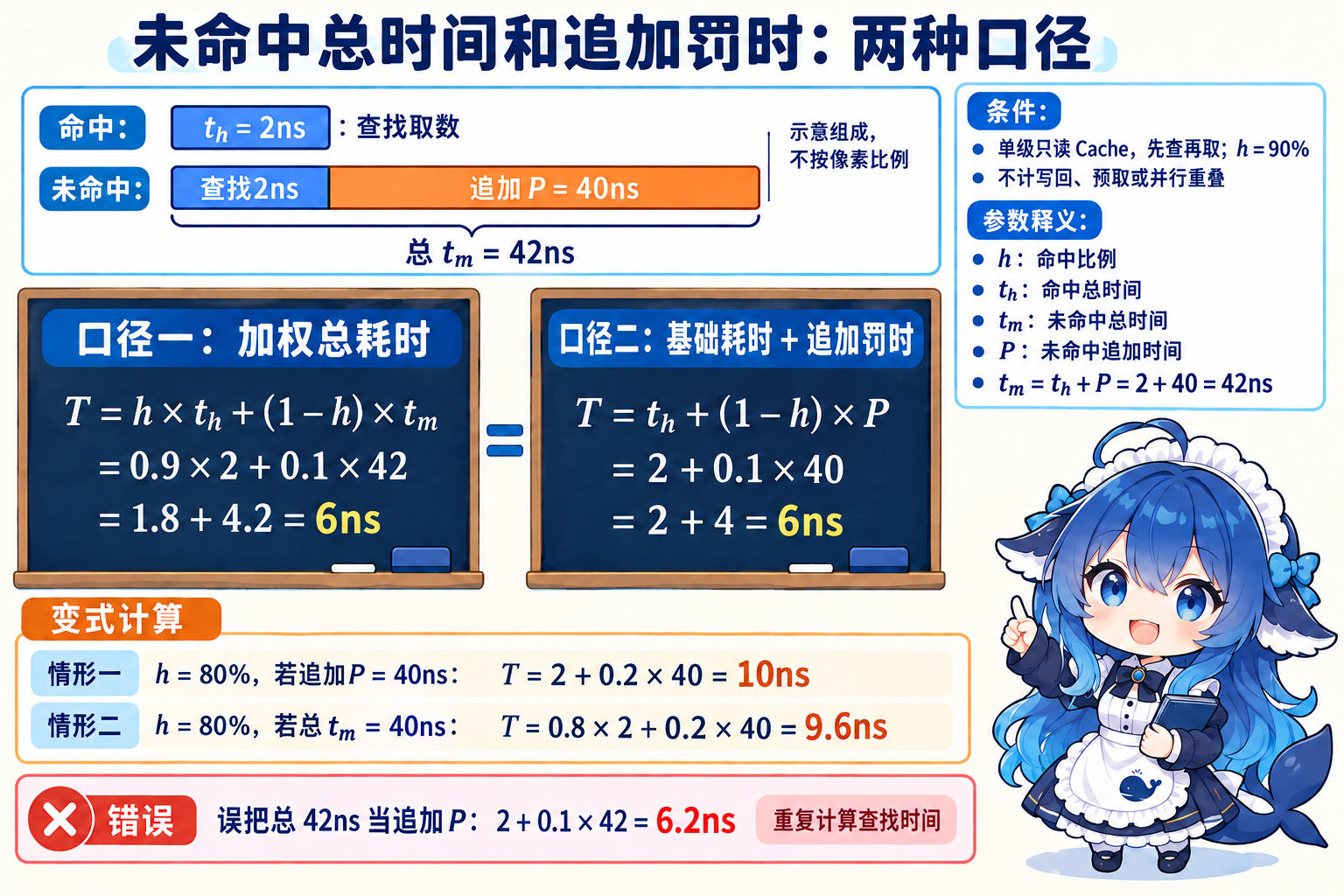

例题求单级 Cache 的平均读访问时间。命中率 h=90%=0.9，命中总耗时 t_h=2 ns；未命中从开始查 Cache 到取得数据的总耗时 t_m=42 ns。不计写回、预取或并行重叠。按 100 次访问看，90 次花 2 ns，10 次花 42 ns：总耗时=90×2+10×42=600 ns，平均 T=h t_h+(1−h)t_m=600/100=6 ns。

同一机制也可写成：每次查 Cache 花 2 ns，未命中在此基础上追加 P=40 ns，于是 T=t_h+(1−h)P=2+0.1×40=6 ns。这里 t_m=t_h+P=42 ns，42 与 40 是不同量。将 42 ns 当追加罚时再加 2 ns，会误算 6.2 ns。

变式命中率降到 80%、追加仍为 40 ns，T=2+0.2×40=10 ns。如果题设改为“未命中总耗时40 ns”，则 T=0.8×2+0.2×40=9.6 ns。主例 h=1 时为 2 ns，h=0 时为 42 ns，结果须在这两个端点之间；10 ns 不表示一次访问一定花 10 ns，它是给定比例下的平均值。

地址决定有多少单元，编址粒度决定每单元多大

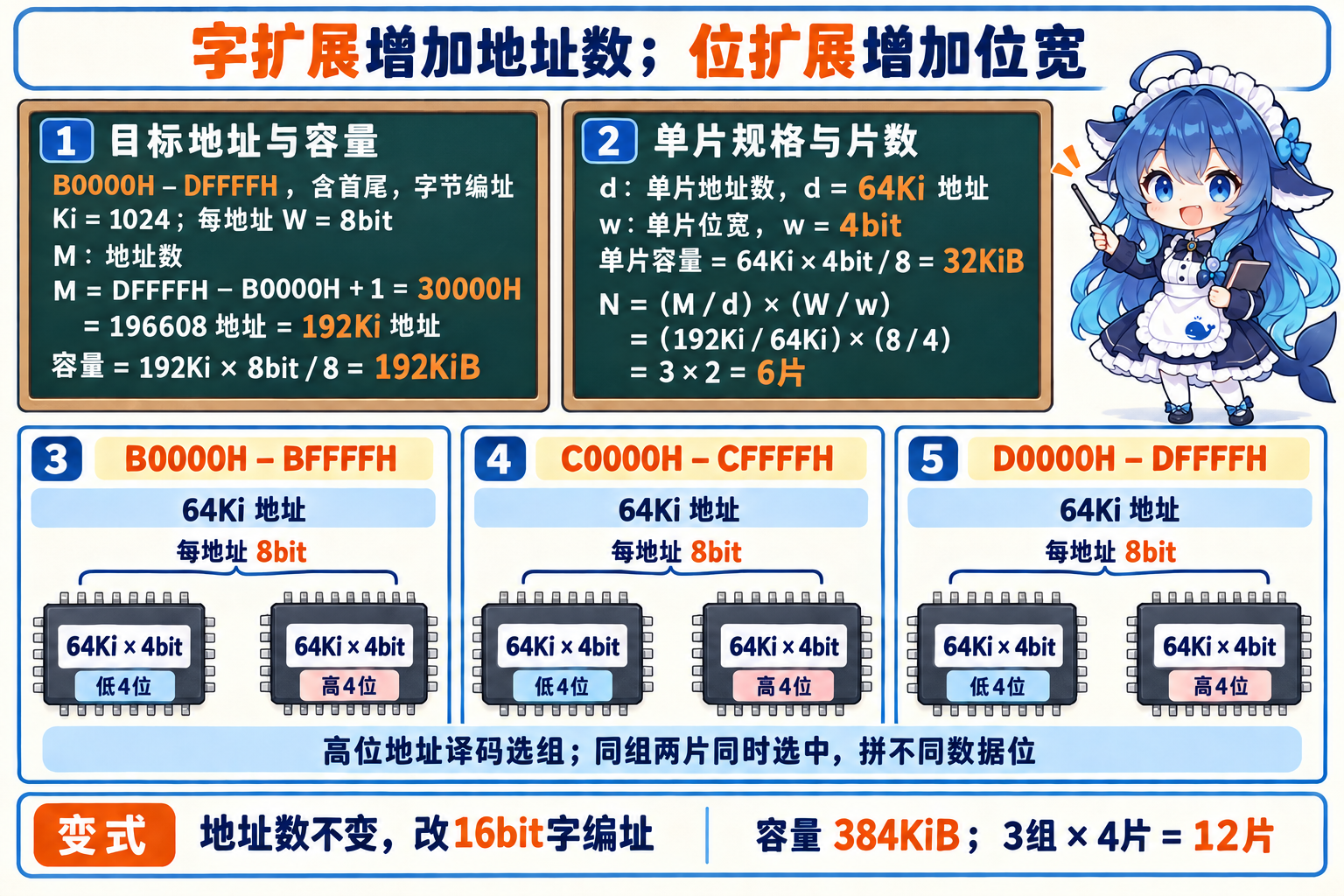

例题按字节编址，范围为 B0000H–DFFFFH，含首尾，用 64 Ki×4 bit芯片组成。H 表示十六进制；Ki 表示 2¹⁰=1024。先求地址单元数：M=DFFFFH−B0000H+1=E0000H−B0000H=30000H，即 3×16⁴=3×65,536=196,608=192 Ki 个地址。每地址 8 bit，容量为 192 KiB。

每片有 64 Ki 个地址、每地址 4 bit，容量 64 Ki×4 bit/8=32 KiB。深度需要 M/64 Ki=3 个地址组，这叫字扩展；宽度需要 8/4=2 片并联拼成每地址 8 bit，这叫位扩展。两方向相乘：N=(M/d)×(W/w)=3×2=6 片，其中 d 是单片地址数、w 是单片位宽，W 是目标每地址位宽。回代 6×64 Ki×4 bit=192 Ki×8 bit，与目标容量一致。

变式保持同一地址范围，改为每地址 16 bit。仍有 192 Ki 个地址，每地址 2 B，总容量 384 KiB；每组需要 4 片，3 组共 12 片。地址数不变，字节容量与位扩展数量改变。

误用与逆查：10000H=16⁴=65,536=64 Ki，不能记成 32 Ki；闭区间不能漏掉 +1。8 片 32 Ki×4 bit 的总容量为 128 KiB，字节编址、首地址 80000H 时，末地址为 80000H+20000H−1=9FFFFH。若 21 位地址、每地址 32 bit，容量为 2²¹×4 B=8 MiB；仅知道数据总线宽度，不能直接推断每地址多少字节。

盘数相同，冗余布局改变有效容量与故障条件

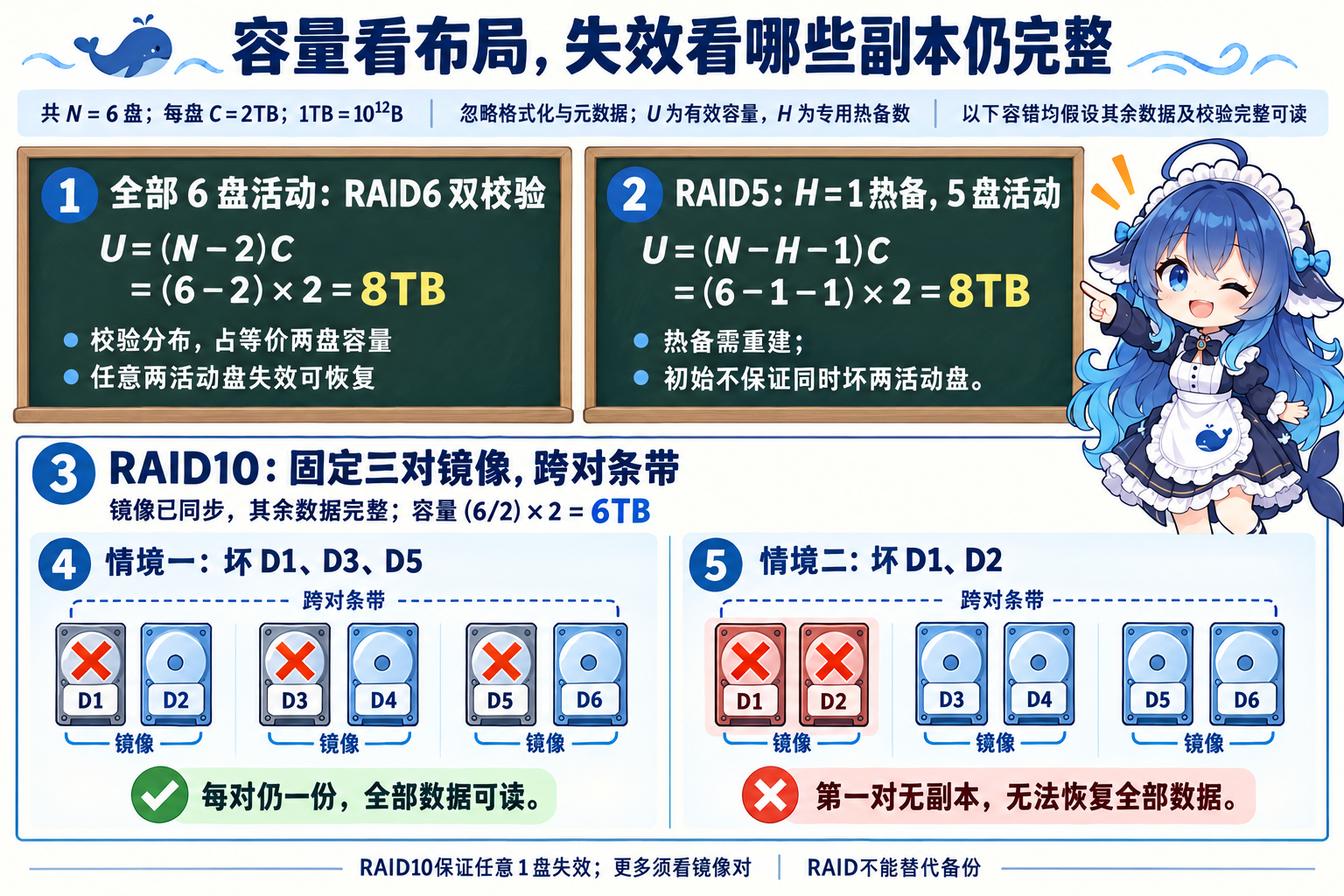

预约记录保存到磁盘后，希望一块盘失效时仍能读到它。RAID（Redundant Array of Independent Disks，独立磁盘冗余阵列）可用条带、镜像或校验组织多盘，既有硬件也有软件实现。以下自编例统一用 6 块同为 2 TB 的盘，TB=10¹² B，全部为活动盘；忽略元数据、格式化和保留空间。容错结论还假设其余数据完整可读、镜像已同步，无其它失效。

完整容量计算可以反向检查：RAID 6 的 8 TB 数据加等价 4 TB 校验，正好是 12 TB 原始容量。变式把 6 盘中的 1 盘专作热备，余下 5 盘活动 RAID 5：(N−H−1)C=(6−1−1)×2=8 TB，H 是不参与当前条带的热备数。热备要经过重建才得到替代数据，重建前没有立即提高到“任意同时坏两块活动盘仍可恢复”。

三对镜像设为 (D1,D2)、(D3,D4)、(D5,D6)。坏 D1、D3、D5 时各对还有伙伴；仅坏 D1、D2 却已失去第一对的两份数据。不能把“最多在特定分布下坏 3 盘”改成“任意 3 盘”，也不能把“保证任意 1 盘”改成“最多只能坏 1 盘”。RAID 01 先把盘条带成两个组再镜像，首盘失败会使相应条带组不完整，第二盘的危险位置与 RAID 10 不同。

另一个容量变式：活动盘 60、80、80、80 TB，另有 100 TB 热备。常规等长条带 RAID 6 每盘参与容量由最小活动盘 60 TB 限定，(4−2)×60=120 TB；热备不加入活动盘数或最小值。特殊分组及自动扩容布局须另算。旧题提到 RAID 3 时，注意其专用校验盘与 RAID 5 分布校验的区别；RAID 2 的海明校验需明确数据位与校验位组织，本节不采用旧笔记的通用简化片数公式。

RAID 维持的是给定磁盘失效条件下的信息冗余。误删可以同步到镜像，仍需要备份和恢复措施。读写性能还取决于块大小、顺序/随机负载、控制器、缓存和重建状态，不凭级别数字给绝对速度排名。可用性与恢复时间在 2.9 性能另讲。

2.2.4 数据怎样经过互连，谁获得传送机会

CPU、主存与 I/O 控制器之间需要约定传送格式和控制逻辑，这就是总线讨论的对象。教程按位置分内总线（片内/片上）、系统总线和外部总线（通信总线）：分别看芯片内模块，计算机内 CPU、主存与 I/O 接口等，以及板与外设或系统间的互连。广义系统总线还涉及级联的局部总线，名称应结合教材和具体拓扑。桥用于衔接不同总线协议等条件。

再问位怎样经过线路，才得到并行与串行。PCI、PATA 是典型并行示例；PCIe、SATA、USB、CAN、RS-232/RS-485、串行 RapidIO 和以太网是相应串行通信示例。PCIe 一条 lane 内串行传位，多 lane 聚合仍保持这一性质。原教程把 PCIe 放入“并行”列表，此处按 PCI-SIG 官方定义校正。不要仅凭名字里的一个字母判所有缩写；RapidIO 等名称也须看具体版本。ARINC 与 MIL-STD-1553 等表示专业领域的互连规范，不是第四种位置分类。

经典系统总线模型还按功能看地址、数据和控制。AB（Address Bus）指定位置，DB（Data Bus）承载内容，CB（Control Bus）协调读写、就绪与请求。CPU 访问内存时是主设备，DMA 传送时主设备可能换成 DMA 引擎；方向要以当前主设备判断。控制信号有发往外部的命令，也有返回的状态，不能据“整体双向”推断每根线都双向。

在传统共享驱动总线上，同一时刻通常只允许一个发送者驱动数据线，多接收者可以监听同一传送。多个主设备申请时需要仲裁。链式查询把授权逐个传递，线少、位置影响优先级、链路故障会影响后继；计数器查询可以从固定或循环起点查询；独立请求有各设备的请求/授权线，便于集中判优但专线更多。线数统计要先说明是否计忙信号、共享地址线。此共享模型不能直接替代点对点全双工链路或开漏线的仲裁规则。

带宽有每秒的单位，地址空间没有

例题求理想连续传输的带宽：并行数据宽 W=64 bit、频率 f=100 MHz=100×10⁶ 周期/s、每拍 m=1 次传送，无仲裁、编码等损失。一次传 W/8=8 B，所以 B=(W/8)fm=8×100×10⁶×1=800×10⁶ B/s=800 MB/s。这里 MB 用十进制；每拍 10 ns，8 B/10 ns 也得到同一速率。

变式每拍传 2 次，理论带宽为 1600 MB/s；如果仅 75% 时间在传有效数据，平均有效带宽为 1600×0.75=1200 MB/s。频率仍是 100 MHz，改变的是 m。传 625 MiB 数据若仍用 800 MB/s 理想链路，先换量：625×2²⁰=655,360,000 B，再求 T=数据量/速率=655,360,000/(800×10⁶)=0.8192 s，不取整。

误用与边界：64 bit 不能当 64 B；不能把双向合计带宽当一次单向传输能力。28 位地址线、字节编址给出 2²⁸ B=256 MiB 可寻址空间，描述的是能区分多少位置，不是每秒传多快。带宽、一次传送时延、时延变化的抖动与 QoS 服务约束分别判断；高带宽也不保证每个请求低延迟。

2.2.5 接得上，还要知道怎样通信

总线与接口不是一一对应：一种传输规范可以有多种连接形态，接口还规定两边如何交互。以固态盘为例，M.2 说明形态与键位等条件；具体设备和插槽可能支持 SATA 或 PCIe；NVMe（Non-Volatile Memory Express）定义非易失存储命令和队列等接口，常经 PCIe 连接。同样的外形不能保证三层都匹配。

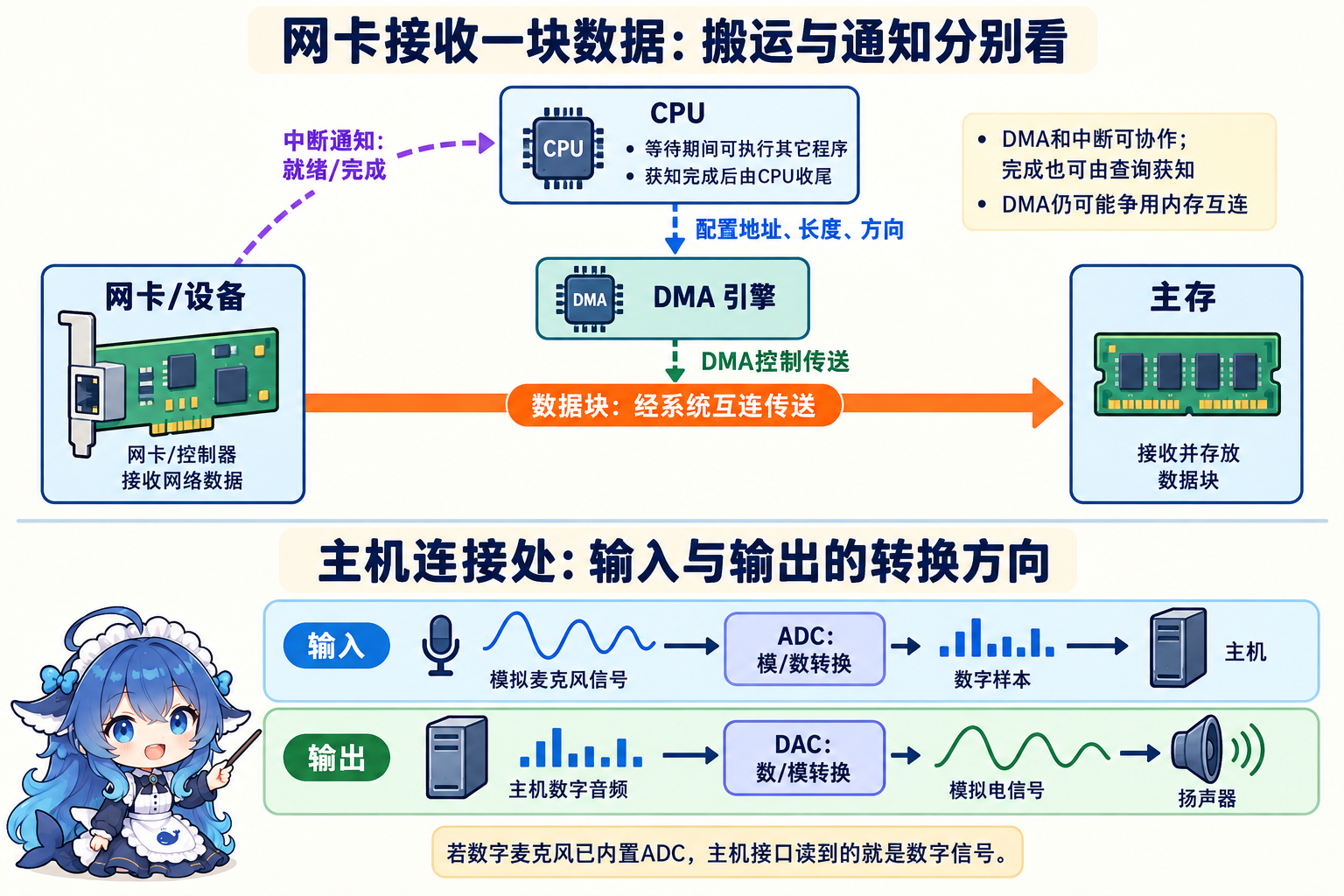

接口控制还涉及两个可以同时回答的问题：怎样知道设备就绪，数据由谁搬运？轮询由 CPU 查状态；忙等的教学模型会占用准备期。中断让 CPU 在等待期间做其它工作，就绪后处理通知；传统程序传送仍由 CPU 执行指令搬数据。DMA（Direct Memory Access）由硬件在设备与主存间搬数据块，CPU 仍要配置和收尾，可能与 DMA 争用内存互连。通道是能执行通道程序的专用 I/O 处理机，组织一组 I/O 操作。

教材常见“查询占 CPU 最多，通道最少”比较的是同样 I/O 负载下相应控制模型。中断准备通知和 DMA 数据搬运经常同时存在，不能把它们都当互斥选项。周期窃取描述 DMA 获得传送机会对 CPU 访存的影响，不等同执行中断服务程序保存现场；也不表示 DMA 对 CPU 速度从无影响。

2.2.6 把信号方向落到主机连接处

预约返回平板，平板播放确认声。数字音频经 DAC（Digital-to-Analog Converter，数模转换器）成为模拟电信号，再驱动扬声器。反方向，模拟麦克风的电信号经 ADC（Analog-to-Digital Converter，模数转换器）成为数字样本，送入主机处理。A/D 和 D/A 的先后字母直接对应转换方向。

键盘可向主机送数字键码，打印机可从主机接数字命令；不需要仅因最终动作是按键或印纸，就在主机连接处添加 ADC/DAC。数字麦克风内部可能已有 ADC，主机直接读数字采样。采样、量化、编码和数据量在 2.7 多媒体继续展开。

外设范围还包括鼠标、扫描仪、摄像头、网卡、存储设备，以及移动设备的加速计/GPS/陀螺仪/感光和指纹部件、工业控制的测量与驱动装置。它们通过相应接口提供指令、数据和状态，种类没有规定单一转换方式。教材称外设为“非必要设备”，说的是具体设备可以按用途选配：没有键盘或显示器的服务器仍可经网络处理请求，传感节点也可经专用接口输入、输出。不能据此推断所有 I/O 连接都可整体删除。

回到预约服务，处理器执行控制与计算，存储系统提供信息，互连和接口安排传送；提高主频能改变部分 CPU 时间，要判断整次操作，还须检查缓存、I/O、网络和软件等待的条件。
