系统架构设计师 · 第 2 版 · 5.5

净室软件工程

沿校园活动报名系统,辨认概念的职责、条件与关系。案例为自编教学场景。

报名系统增加了取消后递补的规则。有人取消,队首候补获得名额;两个取消请求撞在一起,也不能让同一个学生递补两次。沿用上一节的做法,团队可以运行程序、观察失败,再定位原因。净室软件工程把大量纠错工作放到首次运行之前:先写清行为,再推理设计是否兑现这些行为。程序交出去以后,仍要执行测试,取得实际使用的质量证据。

净室软件工程(Cleanroom Software Engineering,CSE)以数学和统计学为基础,追求以合理成本生产高质量、零缺陷或接近零缺陷的软件。这里的“净”指开发过程着重预防缺陷。这个目标需要规约、验证、抽样和团队配合,不能靠给项目贴上名称实现。本节沿教材的理论基础、技术手段、应用与缺点展开,先分清两类证据各在回答什么。

先规定应该怎样响应,再讨论实际使用

把程序看成函数,输入是可能的输入序列,输出是对应的响应。序列保留了发生顺序:先查询、再报名、再查询,和连续查询两次,面对的条件不同。函数规范要满足完备性,即定义域内每种输入都至少有一个规定输出;也要满足一致性,即同一输入至多对应一个规定输出。合起来,每种输入都有且只有一个规定输出。

这还没有回答“规定的输出是否符合需求”。我们只截取报名决策的一小部分:请求未重复,报名开放,资格与余量已经有效核定。不具备资格就拒绝,有资格且余量大于 0 就确认,有资格但余量为 0 就候补。如果把这三个条件全写成“拒绝”,映射依然有定义、结果唯一,却在有资格且余量为 1 时拒绝了本应确认的学生。完备、一致检查遗漏和矛盾;正确性还要对照目标规约。这个简化片段没有覆盖异常报文、重发、并发及取消,不能当作完整系统规范。

完备、一致与符合目标规约的不同检查
图中三条条件只是报名决策的教学投影。恒返回拒绝可以通过有定义和唯一性检查,仍不满足“有资格且有余量应确认”的约定;绿色和橙色分别表示映射性质与目标要求,不能互相替代。

同一个“查询余量”请求先得到 1,报名发生后再得到 0,并不违反一致性。当前请求相同,完整输入历史已经改变。把历史遗漏后再要求输出一样,检查对象就错了。后面的状态盒会把必要历史压缩成状态,例如余量、已确认记录和候补队列;余量本身不足以判断重复报名和队列次序。

规约写清楚以后,另一个困难仍在:用户可能用任意长的操作序列访问系统,实际运行情形无法逐个穷尽。抽样理论把可能使用看成总体,按使用模型抽取测试序列,再依据样本分析性能和可靠性。正确性验证关注设计相对于规约是否正确,统计测试关注指定使用条件下的表现。二者的对象和证据不同,可以共同服务同一个增量。

因此,语句、判定或条件覆盖回答检查过哪些程序结构;使用模型回答用户会怎样操作、各种序列出现的可能性。高覆盖率不能直接换成可靠性百分比,抽样通过也不能反过来说明每个分支都执行过。

三盒细化同一行为,四种手段配合一个增量

先从外部观察报名:具备资格、有空位,系统回应确认;没有空位,系统回应候补。黑盒写这种可观察行为,依据当前输入及输入历史规定响应,不显式定义内部状态和程序步骤。这里的“黑盒”属于规约视图,和 黑盒测试的分类轴不同。黑盒测试关心设计用例时利用什么信息;盒结构关心怎样描述软件。

为了实现这份行为约定,状态盒引入必要状态,描述“当前输入与当前状态”如何产生“响应与新状态”。最后一个名额被确认后,余量从 1 变为 0,学生进入已确认记录。满额时有人取消,状态还需包含候补顺序,才能决定谁递补。状态盒描述转换,尚未列出实现转换的具体程序过程。

明盒再给出过程视图:怎样检查资格和当前余量、更新记录、维护队列、返回结果。三盒逐层细化同一个行为约定,每次细化都要对照上一层验证;它们可以同时存在于同一系统的设计资料里。函数是数学描述,不要求使用函数式编程语言,盒结构也支持信息隐藏与实现分离。

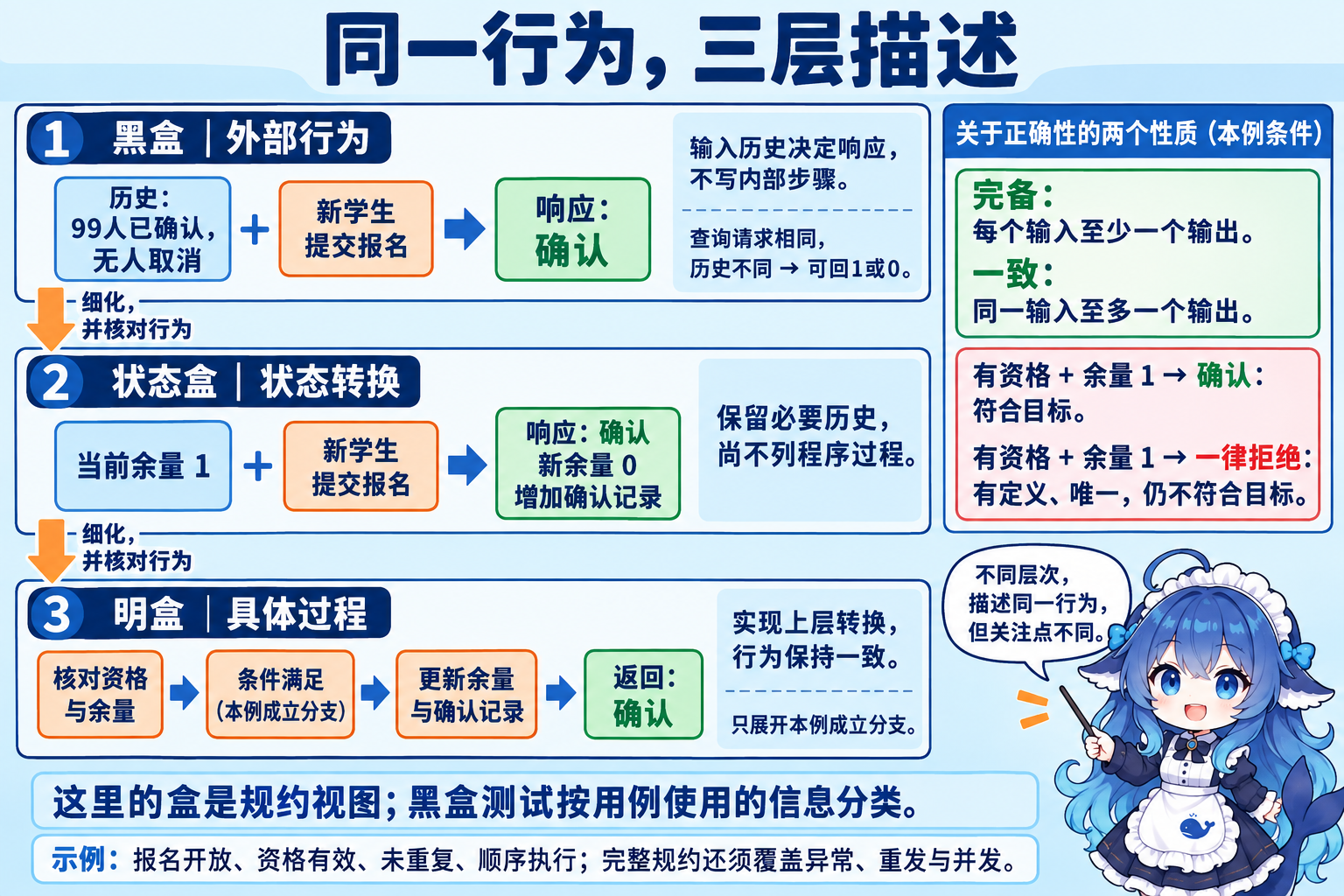

同一个报名行为从黑盒到状态盒再到明盒的细化
箭头表示描述逐步细化,不能读成程序运行时依次调用三个盒子。图内报名条件是局部示例;完整规约还须覆盖重复、异常输入、取消和并发。蓝色响应保持一致,状态盒增加状态,明盒增加具体过程。

假如明盒省掉余量检查,对有资格的请求一律扣减,就可能在余量为 0 时仍确认报名。此时实现违反状态盒规定的转换。正确性验证要检查这种对应关系,也要检查顺序、分支和循环是否实现其预期功能。在经典净室过程中,开发团队通过函数论推理与团队评审进行验证,包括口头论证;不能把它描述成所有代码都已由机器定理证明器自动证明。

教材列出的四种技术手段可在这里各就其位:受控增量开发安排每次处理的范围;基于函数的规范与设计准确表达要实现的行为;正确性验证检查设计与规约的关系,是教材指定的核心;统计测试和软件认证提供预期使用的质量证据。函数规范与核心验证需要区分。“数学”提示理论基础,还要看题目问的是表达、验证、认证还是总体目标,不能只凭一个关键词作答。

为了看清责任,我们把开发划成两个教学增量:先完成基础报名,再加入取消与候补。这只是本例的范围安排。规格职责确定功能与预期使用,开发职责设计、编码并完成正确性验证,独立认证职责负责执行与评估;项目管理贯穿其中。它们是职责分工,不要求四个独立部门,小项目也可能有人兼任部分职责,但认证的独立评估责任仍要明确。

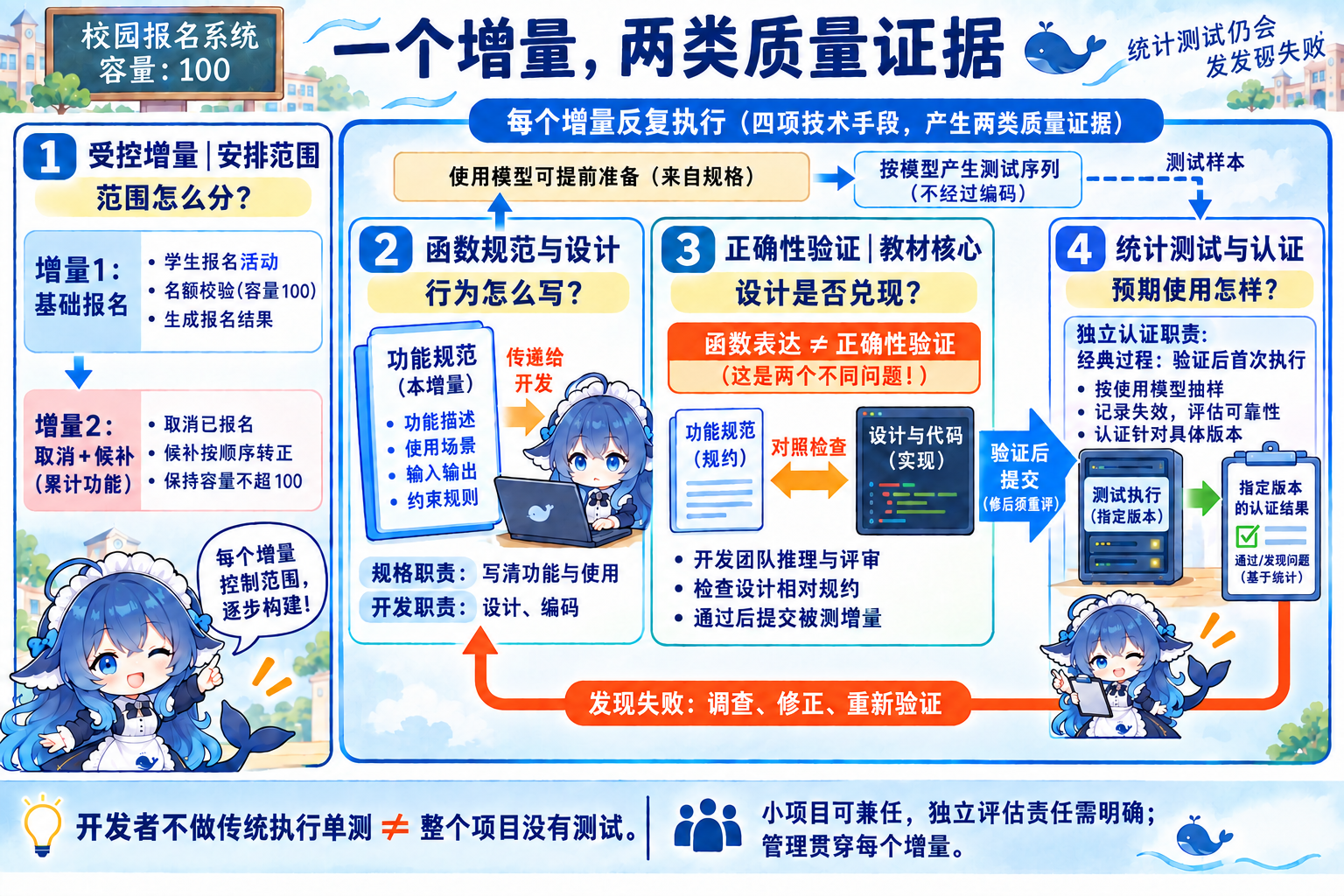

同一个受控增量中规格开发认证的产物和反馈
功能规范与使用模型是两类产物,使用模型可在开发早期准备。开发验证后提交增量,由认证职责执行和统计评估;失败反馈促成修正与重新验证。下一增量累计已有功能,不能把箭头读成全系统结束后才开始测试。
净室增量中功能规范与使用模型两条依赖线
实线表示规范交付、执行及自处理,虚线表示结果反馈;loop表示增量循环,par表示可并行准备,opt表示观察到失败才进入的反馈。这里是教材四手段和经典职责的教学缩图,没有要求固定团队人数或把全部净室过程缩成唯一四步。

教材提倡开发者以正确性验证替代传统的模块执行测试与调试。在经典过程里,验证后的增量交给独立认证团队首次执行。程序仍被测试,失效仍被记录;需要修正时,开发者回到设计与代码,调查原因、修正,再验证。上一节的测试与调试仍是不同活动。统计测试也会暴露错误,不能写成“只算 MTBF、不发现缺陷”。

认证团队按使用模型生成随机样本。模型描述可能的使用顺序、状态和概率,不等于随意乱填参数,也不默认所有操作均匀出现。一次取消要有相应已报名状态;反复取消、非法请求等使用也须在相关规范和模型中规定响应。使用模型可以提前准备,统计评估随着增量积聚反复进行;认证后的增量还可交给用户评价需求是否合适。

这也说明净室不能跳过需求工程。获准的候补变更要按 基线与变更控制更新规范及相关设计,追踪对应证据。设计正确地实现了“永远拒绝”这份错误规约,仍然达不到用户目标;Verification 与 Validation的两个问题都需要回答。

结论带着条件,采用也有成本

教材介绍了 IBM 的早期净室实践、NASA 戈达德飞行中心软件工程实验室等历史应用。这些记录说明方法曾用于实际工程,不能将某个项目的未收到故障报告推广为所有净室软件永不失效。教材同时列出数学知识、训练和验证时间成本,以及不做传统模块测试的实施局限;净室仍可能带有传统软件工程中的一些问题。

“以合理成本获得高质量”是方法目标;团队引入时要花时间培训、编写规约和评审,是采用成本。希望减少后期返工,与前期投入较高可以同时成立。判断是否采用,需要看需求稳定程度、团队能力、交付约束和失效代价。仅知道净室这个名称,无法断言每个项目总成本必降或必升。

验证的结论依赖检查范围及假设。需求本身有误,要回到规约和用户确认;编程语言理解偏差、编译器或操作系统缺陷,可能使真实执行偏离设计假设。相应环境问题若没有纳入验证模型,就不能凭设计验证说它已经被排除。教材对开发小组不做传统模块测试的质疑,正落在这些现实差距上。

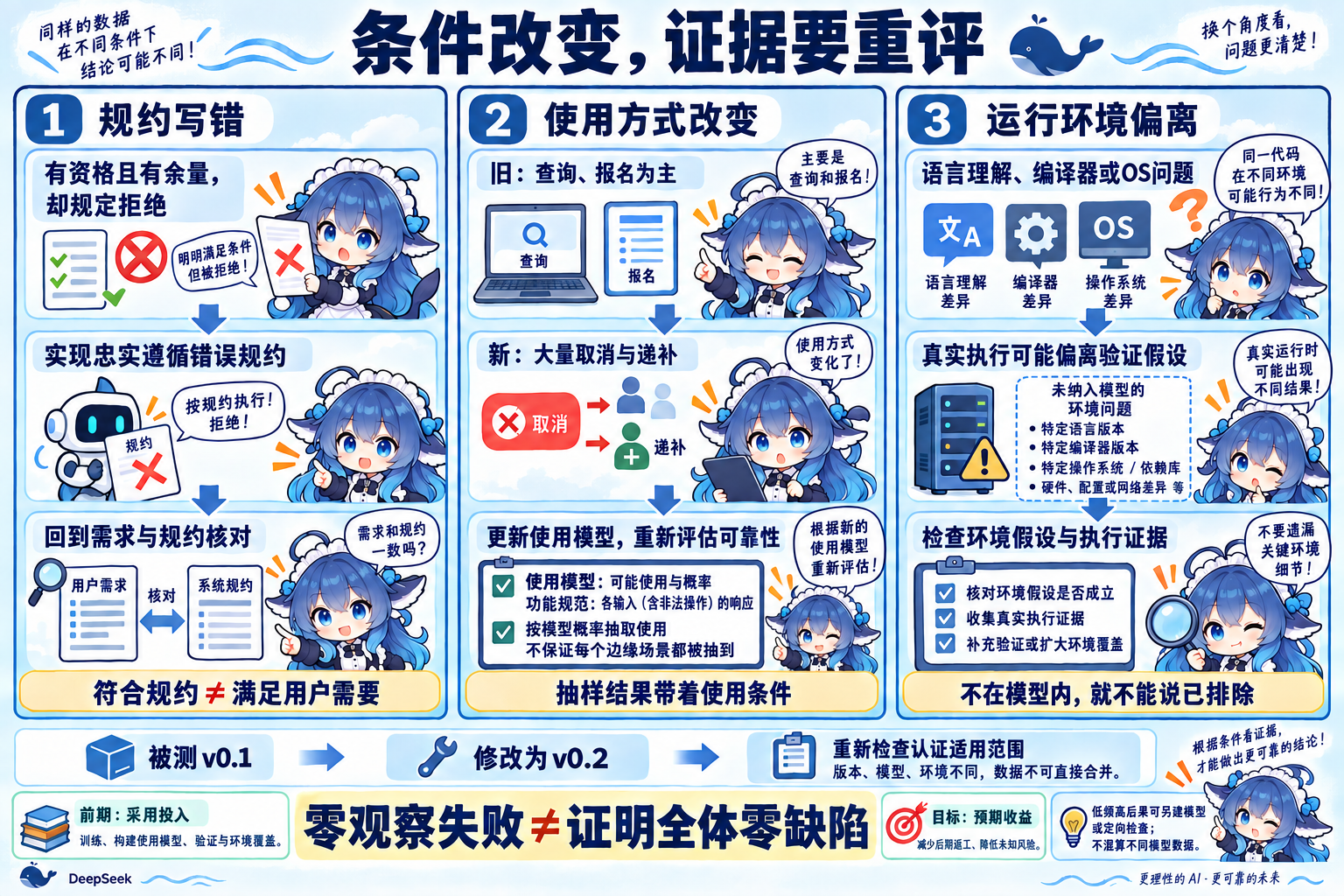

规约使用模型运行环境和版本变化分别限制哪种证据
三个因果卡分别指向规约核对、使用模型重评和环境假设检查;底部补充认证只针对被测版本。图内“零观察失败”是样本结果,未给出可靠性数值或全体无缺陷保证。
不同变化触发重新验证或重新认证的关系
四类变化不是必然先后发生的阶段,可以同时存在。功能变化会沿基线和设计追踪;使用方式、环境及版本变化会影响认证适用范围。示意只定位证据边界,不规定所有项目相同的审批流程。

换一个活动,查询与正常报名占多数的使用方式变成大量取消、递补和集中并发,原先的样本就未必代表新活动。认证结果针对被测的具体版本;版本、使用模型或环境改变后,旧可靠性估计不能直接照搬,不同条件下的测试数据也不能无条件合并。这些条件应和测试结果一起记录。SEI 净室参考模型详细区分了规约、开发、认证职责与认证适用条件。

常规抽样也可能很少触及低频但高后果的双重递补。可以另建相关压力使用模型或补充定向场景,保持结果所属条件明确。即使本轮样本没有观察到一次失效,也只能先陈述这个观察;要估计可靠性,还需要相应统计模型、样本量及推断条件。零观察失败不能直接证明全体零缺陷。

回到候补变更,团队要重新核对行为规则,用状态保存新增历史条件,用过程实现转换并验证,再更新使用模型与测试证据。净室提供一套开发与质量评估方法;CMM/CMMI回答组织过程能力,二者可配合。采用增量开发也只回答怎样安排交付,仍需规约、验证和认证,才构成这里讲的净室工程配合。

5.5 速查

先看题目问哪种对象:行为表达、设计符合规约、使用质量证据,还是采用条件。

两项理论基础

函数理论:输入序列到响应。抽样理论:可能使用总体太大,按模型取样推断。回看映射与样本

完备+一致 ≠ 业务正确

完备至少一个输出;一致至多一个。恒拒绝可有定义且唯一,仍违反有资格、有余量应确认的规约。完整输入包含历史。回看反例

三盒回答描述层次

黑盒:输入与历史→响应;状态盒:输入与状态→响应与新状态;明盒:过程实现转换。细化核对行为,不是运行调用或三种测试。回看三盒

四手段回答四个问题

增量安排范围,函数规范表达行为,正确性验证检查设计,统计测试与认证给使用证据。教材问核心=正确性验证;其它所问按职责判断。回看核心误选

分工与反馈

经典过程开发验证后交独立认证首次执行。发现失败可反馈开发修正、重验、重评。使用模型可提前准备,统计随增量反复;职责不强制四部门。回看产物链

认证有适用条件

记录被测版本、模型、环境与试验条件;变化后旧估计不能直接照搬,不同条件数据不无条件合并。零观察失败不直接证明全体零缺陷。回看条件变化

采用代价

数学、培训、验证时间投入高;目标是减少后期返工并取得高质量。规约与执行假设仍需核对,编译器/OS问题不自动被设计验证排除。回看教材缺点

5.5 自测

选择后显示解析。题源性质逐题标明;作答进度仅保存在当前浏览器。

已答 0 / 16
01 / 改编题 · 净室理论与核心验证

净室团队已经用函数写清报名规约。现在要检查状态盒和明盒是否兑现该规约。按教材四项技术手段,这项核心工作是?

02 / 改编题 · 职责辨析

规格人员尚未开始核查实现,正在规定各种报名输入历史应获得什么响应。这里主要采用哪项手段?

03 / 改编题 · 证据目标

团队已有已验证设计,接下来要估计特定版本在预期取消/递补使用方式下的可靠性。最直接对应哪项手段?

04 / 自编迁移题 · 函数条件反例

在本页限定的三类正常报名条件内,候选函数全部返回拒绝。每类都有且只有一个输出。可以得出什么?

05 / 自编迁移题 · 相同当前请求与不同历史

最后一个名额被确认前后,同一查询余量请求分别返回1和0。怎样判断函数一致性?

06 / 自编迁移题 · 三盒的抽象层次

同一报名设计先规定外部响应,再定义必要状态及转换,最后给出实现转换的程序过程。正确对应为?

07 / 自编迁移题 · 状态要保存哪些历史

系统要处理取消后按队列顺序递补,并拒绝重复报名。状态盒只保留余量,遗漏确认名单和候补次序。主要问题是?

08 / 自编迁移题 · 同名不同分类轴

团队用黑盒规约描述报名行为,认证人员也依据使用模型执行测试。这两项能否同时成立?

09 / 自编迁移题 · 经典执行分工

按本节经典净室过程,开发团队完成正确性验证后,谁负责增量的首次执行及使用质量评估?

10 / 改编题 · 可靠性测试与修复职责变式

认证测试发现了双重递补失败。怎样处理符合本节证据分工?

11 / 自编迁移题 · 模型与代码的依赖

代码尚未完成,规格人员已知道报名、查询和取消的预期使用方式。能否准备认证使用模型?

12 / 自编迁移题 · 增量框架与整套方法

项目分两次交付报名、取消候补,但没有函数规范、正确性验证或使用模型认证。能否仅据增量交付判为完整净室过程?

13 / 自编迁移题 · 低频高后果与抽样

常规使用模型很少抽到两人同时递补,后果却可能是超额确认。怎样补证最合适?

14 / 自编迁移题 · 认证身份与数据条件

v0.1在查询为主的模型中未观察到失败;v0.2修改了递补代码,下一活动大量取消。可直接把v0.1结果作为v0.2新活动的认证结论吗?

15 / 自编迁移题 · 正确性验证的环境边界

设计在既定语言/执行假设下通过验证,后来编译器缺陷让实际执行偏离该模型。可以说什么?

16 / 自编迁移题 · 采用成本与工程目标

净室目标以合理成本取得高质量,教材又说培训和正确性验证成本较高。这两句怎样理解?

尚未启用本地进度。

教材对应与来源

对应《系统架构设计师教程(第 2 版)》第5.5节(p.208–210):5.5.1理论基础→本页“先规定怎样响应”;5.5.2技术手段→“三盒与四种手段”;5.5.3应用与缺点→“条件与采用成本”。三个正式小节各有解释关系的Mermaid。校园报名、增量划分和数值条件均为自编教学情境。

  • 主干依据《系统架构设计师教程(第 2 版)》第 5.5 节。
  • 高级2012下半年上午Q31的转录只有题干与短解析、缺四选项;仅参考零缺陷目标考法。没有还原原题或将存A对应文字补造。
  • 可靠性测试评估与开发修复分工的相关材料作变式依据;其它建模题只用来辨别拟合失效数据与事先使用模型的活动,未沿用“任何建模只能测试期”的绝对断言。
  • 软件设计方法训练材料仅作为方法比较线索,不证明真实项目实施完整净室,不标作完整下午真题。
  • 中级2019下半年上午Q27的转录仅有净室/三盒/马尔可夫摘要,缺完整题干选项,不复刻为原题。
  • 一手补证:SEI 1996 Cleanroom参考模型,CMU/SEI-96-TR-022,实际定向选读§3.1–3.4、§4.4、函数规范与统计认证过程相关段;重点印刷p.8–11、17–18、53、105–107,非135页全文审查。三盒、职责、首次执行、具体版本/模型/环境条件据此校准。历史应用按教材介绍,未独立核验具体ROI或现场零故障数字,本页不采用这些数字承诺。

16题:4道明确改编、12道自编迁移;没有缺选项题被标作完整原题。本页作答独立保存在当前浏览器。
